SHENGFAInvesteringsgietstukken van laaggelegeerd staalzijn ontworpen voor industriële componenten die sterkte van gegoten staal en een complexe geometrie vereisenCNC-gefreesdmontagefuncties.
SHENGFA investeringsgietstukken van laaggelegeerd staal combineren een constructie van gelegeerd staal met bijna-netvormvorming en secundaire bewerking.

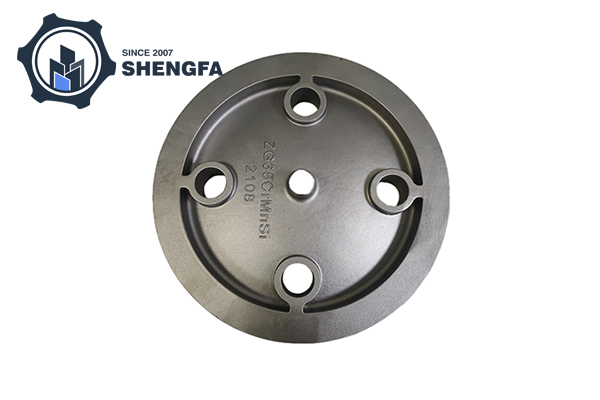

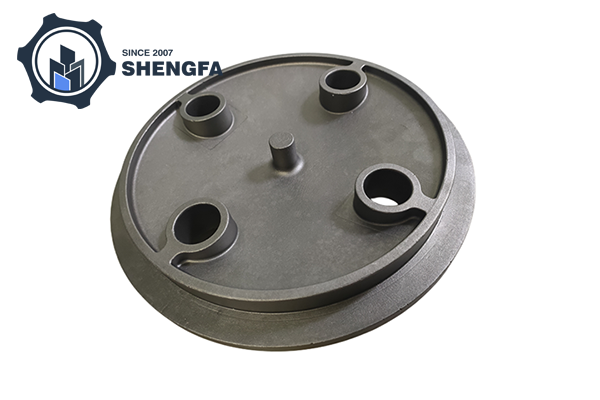

Het referentieonderdeel is een ronde flens of verbindingsschijf gemarkeerd met ZG35CrMnSi. De structuur omvat één centraal plaatsingsgat, vier omtreksboutgaten met uitsparingen voor speling en een interne ringvormige groef. Het geleverde onderdeel heeft een ongeverfd, mat metallic gegoten oppervlak en kan CNC-gefreesd worden voor afgewerkte afmetingen en bijpassende interfaces.
Het referentiegietstuk maakt gebruik van ZG35CrMnSi, een aanduiding van gegoten staal van chroom-mangaan-siliciumlegering. Het materiaal wordt geassocieerd met technische componenten die sterkte, taaiheid en weerstand tegen schokken en slijtage vereisen.
| Materiaalaanduiding | Selectieoverwegingen |
|---|---|
| ZG35CrMnSi | Referentiegietkwaliteit voor mechanische componenten die worden blootgesteld aan belastingen en schokken. De uiteindelijke eigenschappen zijn afhankelijk van de samenstelling, gietkwaliteit en warmtebehandeling. |
| Koolstofstaal | Geschikt voor toepassingen waarbij het gespecificeerde koolstofgehalte en de mechanische eigenschappen voldoen aan de componentvereisten. |
| Laaggelegeerd staal | Geselecteerd op vereiste sterkte, taaiheid, hardbaarheid en slijtageprestaties volgens de specifieke kwaliteit. |
| Roestvrij stalen legering | Wordt overwogen waar corrosiebestendigheid een primaire materiaalvereiste is. |
Bij de markering ZG35CrMnSi identificeert ZG gietstaal, terwijl 35CrMnSi de legeringsaanduiding identificeert. De meegeleverde referentie associeert deze kwaliteit met JB/ZQ 4297. De aanvullende markering 2108 wordt geïdentificeerd als een matrijsnummer, tekeningnummer of batchidentificatie in plaats van een materiaalkwaliteit.
De materiaalkeuze moet voldoen aan de gespecificeerde standaard en vereiste mechanische eigenschappen. SHENGFA's vermelde materiaalstandaarddekking omvat GB, ASTM, AISI, DIN, BS, JIS, NF en AAR. De gelijkwaardigheid van de kwaliteit moet worden vastgesteld op basis van de toepasselijke materiaalvereisten en mag niet worden aangenomen op basis van soortgelijke benamingen.
De volgende tabel geeft een overzicht van de door SHENGFA geleverde algemene productiemogelijkheden.
| Parameter | Specificatie |
|---|---|
| Gietproces | Verloren was-inbedmassagieten |
| Tolerantie bij gieten | CT7 |
| Ruwheid van het gegoten oppervlak | Ra 12,5 μm |
| Bereik werpgewicht | 0,1–90 kg |
| Maximale lineaire gietgrootte | 1.200 mm |
| Maximale gietdiameter | 600 mm |
| Nauwkeurigheid van machinale positionering | 0,008 mm |
| Herhaal positioneringsnauwkeurigheid | 0,006 mm |
| Bewerkte oppervlakteruwheid | Ra 0,8–6,3 μm |
| Maximale spilbeweging | 1.800 × 850 × 700 mm |
| Maximale draaidiameter | 1.000 mm |
| Beschikbare afwerking | KTL (e-coating), verzinken, spiegelpolijsten, zandstralen, zuurbeitsen, zwartoxide, schilderen, thermisch verzinken, poedercoaten, vernikkelen |
| Aanvullende verwerking | Warmtebehandeling, assemblage, hete isostatische verwerking |
| Dienst | OEM en ODM |
Voor componenten in flensstijl kan het bewerkingsplan het centrale locatiegat, het montagepatroon met vier gaten, de ringvormige groef en de pasvlakken bestrijken. Kritische afmetingen, gatposities, vlakheid, concentriciteit en oppervlakteafwerking moeten op de componenttekening worden gespecificeerd.
CT7 is de meegeleverde giettolerantieaanduiding. De vermelde machinepositioneringscijfers beschrijven de mogelijkheden van de apparatuur; ze bepalen niet de maattolerantie van elk voltooid onderdeel. Voor de individuele component moeten definitieve acceptatievereisten worden gedefinieerd.
Het aangegeven toepassingsbereik van SHENGFA omvat de volgende industriële componenten:
Het referentiegietstuk in flensstijl is geschikt voor evaluatie in mechanische verbindings- en montagetoepassingen waarbij de afmetingen, materiaalconditie en belastingsvereisten overeenkomen met het ontwerp van de apparatuur. Drukhoudende en veiligheidskritische toepassingen vereisen de toepasselijke materiaal-, test- en acceptatiespecificaties.
| Vergelijkingsfactor | Investeringsgieten | Smeden | Bewerking van knuppels |
|---|---|---|---|
| Componentgeometrie | Complexe contouren, groeven en geïntegreerde functies | Vormen die passen bij het geselecteerde smeedproces | Geometrie gevormd door materiaalverwijdering |
| Materiaalverwijdering | Kan de bewerkingsvoorraad verminderen door vorming van bijna-netvormen | Voor de uiteindelijke interfaces kan bewerking nodig zijn | Materiaal verwijderd uit vaste voorraad |
| Gereedschap | Gietpatroon en gereedschap vereist | Smeedmatrijzen die nodig zijn voor het smeden van matrijzen | Armaturen, programmering en snijgereedschappen vereist |
| Uiteindelijke afmetingen | CNC-bewerking voor kritische functies | Bewerking voor precisie-interfaces | Afmetingen vastgesteld door machinale bewerking |
| Passende overwegingen | Complexe vormen en geïntegreerde gietkenmerken | Componenten waarvan de mechanische vereisten smeden bevorderen | Onderdelen met een klein volume of geometrieën die geschikt zijn voor bewerking |
Voor een flens of verbindingsschijf met een centraal plaatsingsgat, meerdere boutgaten en een ringvormige groef kan investeringsgieten de hoofdgeometrie vormen vóór de CNC-afwerking.Smedenofmachinale bewerkingkan geschikter zijn wanneer de mechanische vereisten, geometrie, productievolume of gereedschapseconomie van het onderdeel deze processen bevorderen.

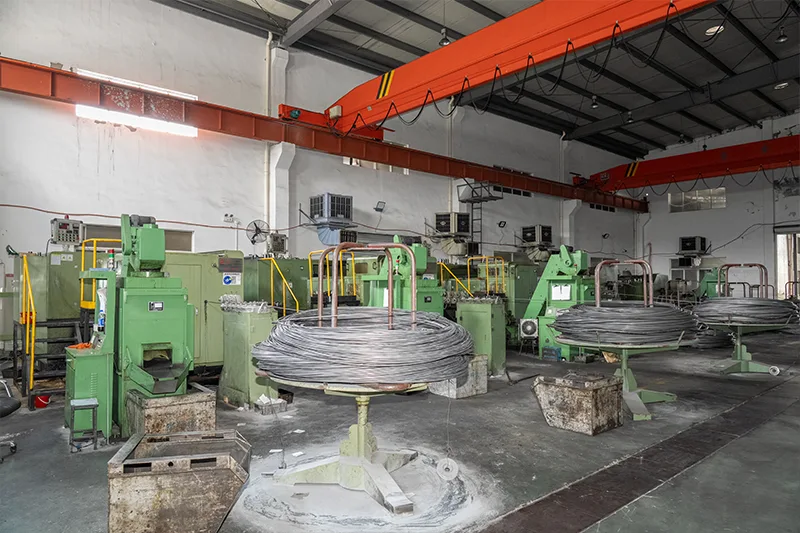

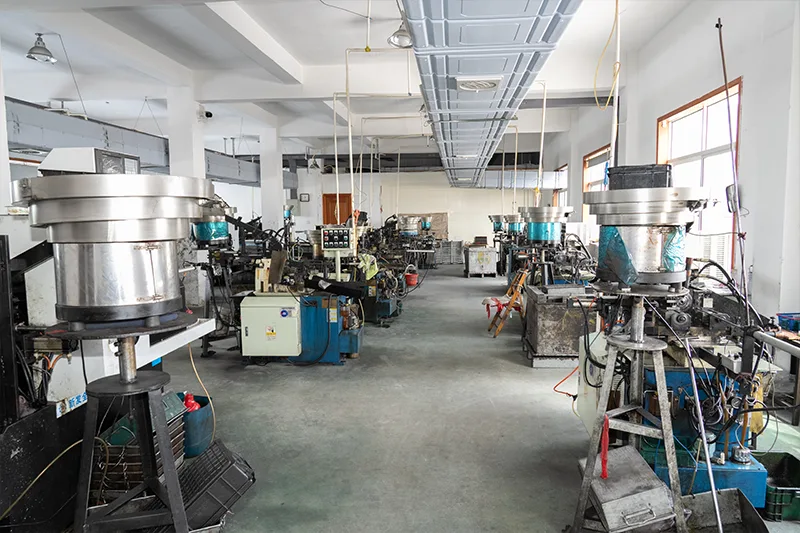

De aangegeven uitrusting van Ningbo Shengfa Hardware omvat CNC-draaimachines,CNC-bewerkingscentra, röntgeninspectiemachines, coördinatenmeetmachines (CMM's), 2D optische projectoren, ultrasone reinigingsmachines en oppervlakteruwheidstesters.
Deze bronnen ondersteunen de inspectie van interne gietkenmerken, componentafmetingen, profielen en oppervlakteafwerking. SHENGFA verklaart dat het 100% inspectie uitvoert vóór het verpakken. Het inspectiebereik voor elk onderdeel kan worden gedefinieerd op basis van tekeningafmetingen, materiaalvereisten, bewerkingskenmerken en gespecificeerde oppervlaktebehandelingen.
Beschikbare secundaire bewerkingen omvatten CNC-bewerking, warmtebehandeling, plateren, assemblage en hete isostatische verwerking. De vereiste procesvolgorde is afhankelijk van het componentontwerp en de technische specificatie.
Om een gietproject van laaggelegeerd staal te beoordelen, dient u de volgende technische informatie te verstrekken:
SHENGFA kan giet- en secundaire bewerkingen binnen één productieroute coördineren, waarbij componenten worden ondersteund die zowel gevormde geometrie als afgewerkte montagekenmerken vereisen.
SHENGFA laaggelegeerd staal investeringsgietstukken omvatten industriële gietstalen componenten die gespecificeerde legeringskwaliteiten, bijna-netvormige productie en CNC-afwerking vereisen. Dien de componenttekening, materiaalaanduiding, bestelhoeveelheid, bewerkingsvereisten en inspectiecriteria in voor een projectspecifieke offerte.
Ningbo Shengfa Hardware combineertinvesteringsgietenmetCNC-bewerkingen secundaire verwerking voor mechanische onderdelen, inclusief flensverbindingen, apparatuurbehuizingen en componenten voor zware machines. Laaggelegeerde staalgietstukken kunnen worden beoordeeld op basis van de geometrie van het onderdeel, de materiaalvereisten, de uiteindelijke afmetingen en het productievolume. Alsjeblieftstuur een aanvraagofneem contact met ons opvoor meer informatie.
